PCB設計大講堂:焊盤形狀和尺寸的設計標準

發布時間 :2021-10-09 17:09 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計是以電路原理圖為根據,實現電路設計者所需要的功能。PCB設計主要指版圖設計,需要考慮外部連接的布局、內部電子元件的優化布局、金屬連線和通孔的優化布局、電磁保護、熱耗散等各種因素。優秀的PCB設計可以節約生產成本,達到良好的電路性能和散熱性能。

焊盤形狀和尺寸的設計標準

深圳宏力捷電子是一家有20多年PCB設計經驗的專業PCB設計公司,可提供從PCB設計到PCBA代工代料一站式服務,接下來為大家介紹PCB設計中焊盤形狀和尺寸的設計標準。

一、PCB設計中的常見焊盤形狀
焊盤可以分為7大類,按照形狀的區分如下 :
1. 方形焊盤 - PCB板上元器件大而少、且印制導線簡單時多采用。
2. 圓形焊盤 - 廣泛用于元件規則排列的單、雙面PCB板中。
3. 島形焊盤 - 焊盤與焊盤間的連線合為一體,常用于立式不規則排列安裝中。
4. 淚滴式焊盤 - 當連接的走線較細時常采用,常用在高頻電路中。
5. 多邊形焊盤 - 用于區別外徑接近而孔徑不同的焊盤,便于加工和裝配。
6. 橢圓形焊盤 - 這種焊盤有足夠的面積增強抗剝能力,常用于雙列直插式器件。
7. 開口形焊盤 - 為了保證在波峰焊后,使手工補焊的焊盤孔不被焊錫封死時常用。

焊盤形狀和尺寸的設計標準

二、PCB設計中焊盤形狀和尺寸的設計標準
1. 所有焊盤單邊最小不小于0.25mm,整個焊盤直徑最大不大于元件孔徑的3倍。
2. 應盡量保證兩個焊盤邊緣的間距大于0.4mm。
3. 在布線較密的情況下,推薦采用橢圓形與長圓形焊盤。
4. 對于插件式的元器件,為避免焊接時出現銅箔斷現象,單面的連接盤應用銅箔完全包覆,而雙面板最小要求應補淚滴。
5. 所有機插零件需沿彎腳方向設計為滴水焊盤,保證彎腳處焊點飽滿。
6. 大面積銅皮上的焊盤應采用菊花狀焊盤,不至虛焊。

以上就是關于PCB設計中焊盤形狀和尺寸的設計標準的介紹,如果您有PCB設和PCBA代工代料的需求,歡迎聯系我們,接下來為大家介紹我們的PCB設計能力和PCBA加工能力。

焊盤形狀和尺寸的設計標準

PCB設計能力
最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

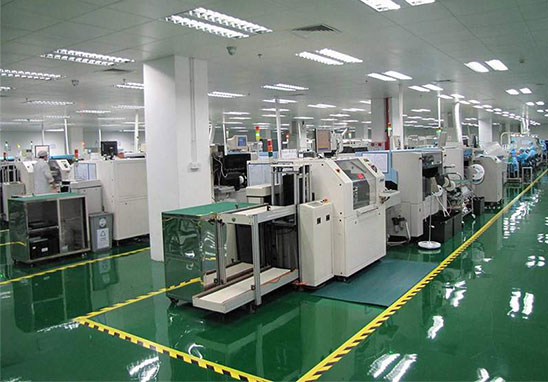

PCBA加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。
